Pembahasan soal Ujian akhir semester genap 2009/2010

Mata Kuliah: ELEKTRONIKA TELEKOMUNIKASI

Kelas 4ETA dan 4ETB

1.      Soal:

Rancanglah suatu High Pass Filter yang tersusun dari rangkaian LC dengan frekuensi cut off 120 MHz dan redaman minimum 60 dB pada 40 MHz. Hambatan sumber 100 W dan hambatan beban 500 Ω, asumsikan ripple maksimum yang bisa ditoleransi pada daerah pass band sebesar 0,5 dB!

Jawaban:

* Normalisasi frekuensi:

* Transformasi frekuensi ternormalisasi ke LPF (supaya grafik dan tabel LPF dapat digunakan).

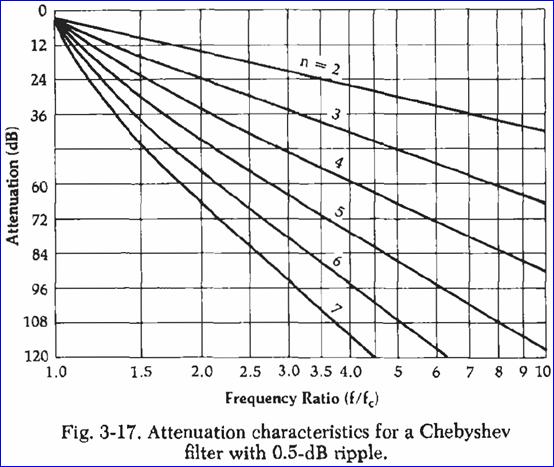

Karena ada faktor ripple, maka filter yang dirancang adalah filter Chebysev. Dari grafik LPF Chebysev untuk ripple 0,5 dB, jika redaman minimum 60dB, frekuensi ternormalisasi 3, maka diperoleh orde filter N = 5.

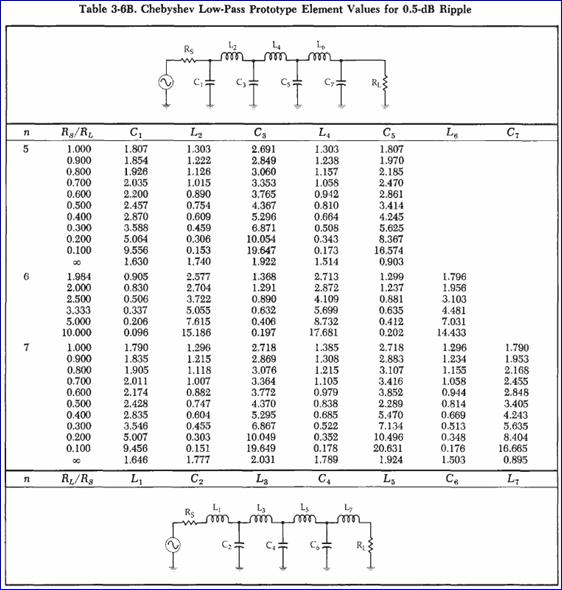

·         dengan N=5, Rs/RL = (100 ohm) / (500 ohm) = 0,2 maka dari tabel nilai prototype LPF Chebysev seperti di bawah ini, diperoleh nilai-nilai prototype LPF seperti tertera pada gambar rangkaiannya.

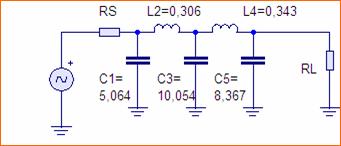

• Gambar rangkaian LPF chebyshev ternormalisasi:

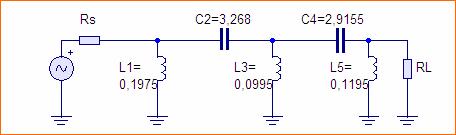

• Gambar rangkaian HPF Chebysev ternormalisasi:

Nilai komponen sebenarnya:

L1 =

C2 =

L3 =

C4 = 8 pF

L5 = 80 nH

2.      Soal:

Sebuah Transistor dengan parameter S sebagai berikut:

S₁₁ =

S₁₂ =

S₂₁ =

S₂₂ =

Tugas Anda adalah memeriksa (dengan cara menghitung faktor kemantapan K) apakah memenuhi syarat untuk digunakan dalam merancang osilator resistansi negatif yang bekerja pada frekuensi tinggi (RF).

Jawaban:

Syarat terjadi osilasi: K < 1 (mantap bersyarat).

Dengan menghitung sesuai persamaan di atas, diperoleh K = 0,4775 < 1. Jadi memenuhi syarat.

3.      Soal:

Sebuah Osilator Kristal dengan nilai komponen kapasitor pada feedbacknya adalah C= 6 pF dan C’ = 24 pF. Jika frekuensi resonansi paralelnya 5 MHz, berapa frekuensi resonansi serinya?

Jawaban:

  .......(1)

 .....(2)

C seri C’ =

Cari L dari pers (1), diperoleh:

L = 0.000211 Henry = 211 mH.

substitusi ke pers (2), diperoleh: fs = 4,473 MHz.
