Pembahasan soal Ujian akhir semester genap 2009/2010

Mata Kuliah: ELEKTRONIKA TELEKOMUNIKASI

Kelas 4TA dan 4TB

1.      Soal:

Rancanglah suatu High Pass Filter yang tersusun dari rangkaian LC dengan frekuensi cut off 150 MHz dan redaman minimum 80 dB pada 30 MHz. Hambatan sumber 50 W dan hambatan beban 100 Ω, asumsikan ripple maksimum yang bisa ditoleransi pada daerah pass band sebesar 0,5 dB!

Jawaban:

* Normalisasi frekuensi:

* Transformasi frekuensi ternormalisasi ke LPF (supaya grafik dan tabel LPF dapat digunakan).

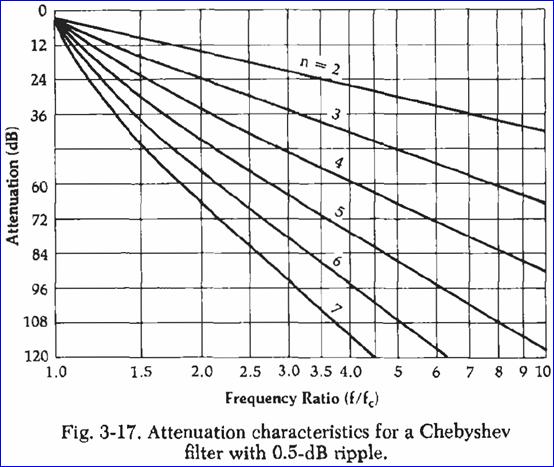

Karena ada faktor ripple, maka filter yang dirancang adalah filter Chebysev. Dari grafik LPF Chebysev untuk ripple 0,5 dB, jika redaman minimum 80dB, frekuensi ternormalisasi 5, maka diperoleh orde filter N = 5.

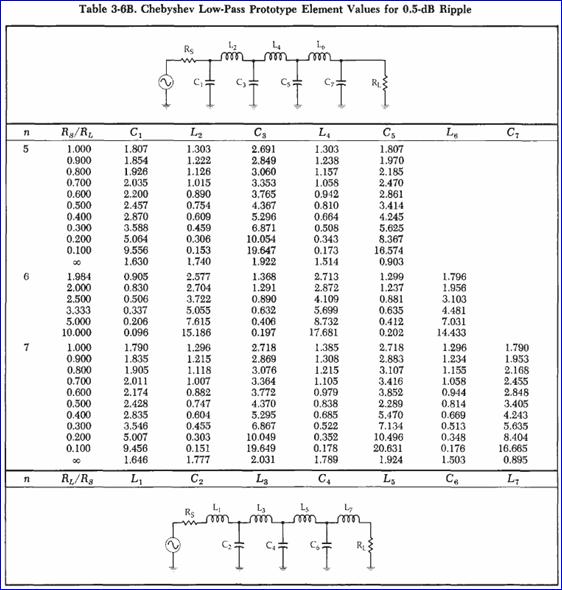

·         dengan N=5, Rs/RL = (50 ohm) / (100 ohm) = 0,5 maka dari tabel nilai prototype LPF Chebysev seperti di bawah ini, diperoleh nilai-nilai prototype LPF seperti tertera pada gambar rangkaiannya.

• Gambar rangkaian LPF chebyshev ternormalisasi:

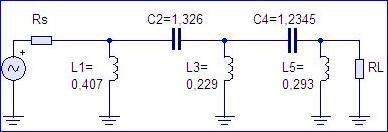

• Gambar rangkaian HPF Chebysev ternormalisasi:

Nilai komponen sebenarnya:

L1 =

C2 =

L3 =

C4 = 10pF

L5 = 30nH

2.      Soal:

Sebuah Transistor dengan parameter S sebagai berikut:

S₁₁ =

S₁₂ =

S₂₁ =

S₂₂ =

Tugas Anda adalah memeriksa (dengan cara menghitung faktor kemantapan K) apakah memenuhi syarat untuk digunakan dalam merancang osilator resistansi negatif yang bekerja pada frekuensi tinggi (RF).

Jawaban:

Syarat terjadi osilasi: K < 1 (mantap bersyarat).

Dengan menghitung sesuai persamaan di atas, diperoleh K = 0,515 < 1. Jadi memenuhi syarat.

3.      Soal:

Sebuah Osilator Kristal dengan nilai komponen kapasitor pada feedbacknya adalah C= 6 pF dan C’ = 24 pF. Jika frekuensi resonansi paralelnya 5 MHz, berapa frekuensi resonansi serinya?

Jawaban:

  .......(1)

 .....(2)

C seri C’ = 0.000211 Henry = 211 mH.

substitusi ke pers (2), diperoleh:

fs = 4,473 MHz.
